Lab [1.4] User Management dan Service Management di Routerboard

18.11 Rancang Bangun 0 Comments

- Routerboard

- PC/Laptop

- Kabel UTP

- Kabel Power

Langkah - langkah :

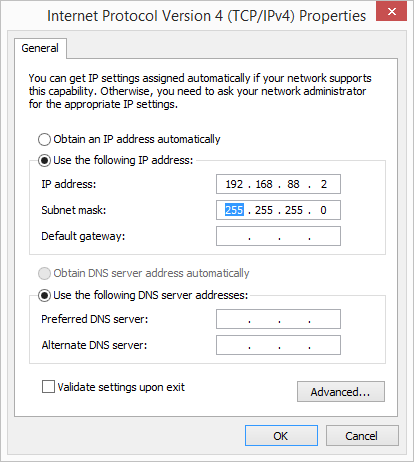

*Atur ip address pada laptop.

*Disable Virtual Host-Only dan Wi-fi di laptop.

*Buka WinBox,masuk menggunakan IP Address.

*Klik System > Identity > Ganti nama Routerboard sesuai keinginan > klik Apply & OK.

*Klik System > Users> klik tanda + biru untuk menambahkan User pada Routerboard.

*Masukkan nama user dan grup, lalu klik > Apply & OK.

*Klik 2x pada user (admin) atur Ip Address yang hanya diperbolehkan untuk mengaksses Routerboard dengan mengguknakan user (admin) klik > Apply & OK, lalu Close Winbox.

*Buka WinBox kembali, login menggunakan User yang sudah dibuat tadi.

*Login menggunakan User berhasil, lalu Close

*Lihat Ip Address yang sekarang di gunakan di Laptop.

*Buka WinBox kembali, login menggunakan User admin.

*Tertulis (Wrong username or password) karena Ip yang kita gunakan di Laptop 192.168.88.2, sedangkan user (admin) hanya mengizinkan login dengan Ip 192.168.88.4.

*Kita atur kembali Ip Address menjadi 192.168.88.4 lalu klik > OK.

*Buka WinBox kembali, login menggunakan user (admin).

*Login berhasil.

*Klik > IP > Services > untuk memanagement Services pada Routerboard.

*Sekarang coba ganti Port pada salah satu pilihan Service List, disini kita ganti Port Telnet. Ganti Port Telnet menjadi Port 8080, klik > Apply & OK.

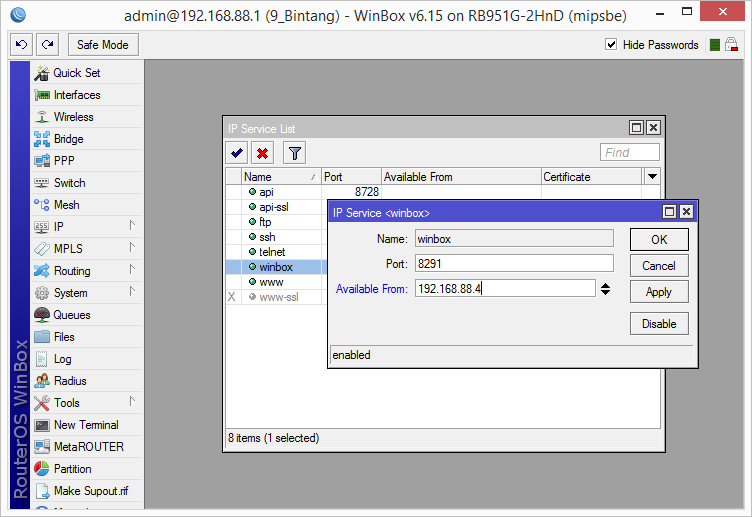

*Atur juga IP Address pada WinBox dengan IP yang sesuai dengan Laptop untuk bisa mengakses WinBox, klik > Apply & OK.

*Buka PuTTY untuk mengakses Telnet, masukkan IP Address , klik > Telnet > Open.

*Tertulis Network error, karena port yang kita gunakan tadi Port 23 .

*Buka PuTTY kembali, masukkan IP Address > Telnet > ganti Port menjadi 8080 > Open.

*Login menggunakan user Tama.

*Login pun berhasil dengan menggunakan Telnet.

*Buka WinBox kembali, login menggunakan user (admin) untuk memastikan bisa login atau tidak.

*Login menggunakan user (admin) berhasil, karena IP yang di izinkan adalah IP yang sedang digunakan yaitu : 192.168.88.4.

*Sekarang kita atur kembali IPnya, menjadi IP yang tidak di izinkan.

*Buka kembali WinBox, login menggunakan (admin).

*Tertulis bahwa fatal error!, karana kita sedang menggunakan IP yang tidak di izinkan.

Lab [1.3] Upgrade, Downgrade, Netinstall, Add Package, Enable and Disable IPV6

01.30 Rancang Bangun 0 Comments

- Routerboard 951U-2HnD

- PC/Laptop

- Kabel UTP

- Kabel Power

Langkah - langkah :

*Sambungkan kabel UTP dari routerboard (port 2) ke PC/Laptop, dan sambungkan kabel power dari routerboard ke listrik.

*Disable VirtualBox Host-Only.

 *Buka Winbox, hubungkan dengan Mac Address.

*Klik System, License untuk melihat Level dari Routerboard.

*Klik System, Packages untuk melihat paket yang ada pada Routerboard.

*Klik System, Resources, untuk melihat CPU frequency, Harddisk, Arsitektur, Jenis Routerboard, dan Versi Routerboard.



Menambahkan Paket atau Upload file di Routerboard

*Klik System, Reset Configuration untuk mereset ulang semua konfigurasi agar kembali ke konfigurasi awal.

*Klik Yes.

*Klik OK.

 *Atur Ip Address pada PC / Laptop.

*Buka Winbox, dan koneksi dengan Ip Address.

*Download Packet Routerboard di www.mikrotik.co.id. Download sesuai Versi dan arsitektur Routerboard.

*Buka File dan Extract salah satu Packet.

*Copy file ke Routerboard dengan cara, pada Winbox klik Files, dan copy paste kan ke dalam File List.

*Download file .npk untuk Upgrade Versi di www.mikrotik.co.id , dan copy kan file ke dalam Routerboard.

*Pada Winbox klik File, lalu klik paste, dan tunggu sampai proses uploading selesai.

*File berhasil di upload.

*Untuk melihat perubahan versi, reboot terlebih dahulu dengan klik System, pilih Reboot.

*Buka Winbox kembali, dan lihat version sudah terupgrade menjadi 6.27.

*Kita juga bisa mengecek version dengan klik System, pilih Resources.

*Download file .npk untuk medowngrade di www.mikroik.co.id , dan copy file ke dalam Routerboard, dan tunggu proses uploading hingga selesai.

*Kemudian Klik System, pilih Packages, lalu klik Downgrade dan pilih Yes untuk Reboot.

*Buka Winbox kembali, dan lihat bahwa version sudah berhasil di Downgrade.

*Buka Winbox, klik System, pilih Packages. Kemudian pilih IPV6, dan klik Enable untuk mengaktifkan.

 *Klik System, pilih Reboot untuk mengaktifkannya.

*Buka Winbox kembali, dan sudah terlihat pilihan koneksi untuk IPV6.

*Klik System pada Winbox, pilih  Routerboard.

 *Lalu klik setting untuk mengatur pilihan booting Routerboard.

*Pilih try-ethernet-once-then-nand pada Boot Device, lalu klik Aplly dan Ok. Kemudian Close Winbox.

*Buka Netinstall dengan Run Administator, jika belum punya download di www.mikrotik.co.id.

 *Selanjutnya klik Net booting, dan klik (ceklis) pada Boot Server enabled dan atur juga Ip Addressnya.

 *Sebelumnya siapkan file .npk versi berapa saja, dan pindahkan file .npk ke sebuah folder.

*Selanjutnya, klik bowse pada Netinstall, dan cari letak folder .npk yang tadi kemudian klik OK.

*Pindahkan kabel utp (berwarna biru) yang di Routerboar ke Port 1.

*Tunggu sampai port 1 menyala, dan cabut kabel power pada Routerboard (berwarna hitam) lalu sambungkan kembali.

*Routeboard sudah terlihat, ceklis tulisan yang dibawah (versi yang di install) kemudian klik install dan tunggu hingga instalasi selesai.

*Jika sudah selesai buka kembali Winbox, dan install ulang ke versi 6.25 selesai.
